| 品牌：ELESA | 型号：ERX.AVp | 样品或现货：现货 |
| 是否标准件：是 | 是否库存：是 | 产品名称：快速装配可调节手柄 |
| 规格：见参数 | 材质：PA | 适用机床：皆可 |
| 尺寸：见参数 | 最大加工速度：见参数 | 是否批发：是 |
加工定制 | 否 | 种类 | 手柄 | 品牌 | ELESA |
型号 | ERX.AV/ERX.AV p | 材质 | 玻璃纤维加固聚酰胺基（PA）高科技聚合体 | 颜色 | 黑灰色，亚光饰面 |
表面处理 | 高科技聚合体，橙色RAL 2004、光亮饰面。 | 规格 | 标准件 |

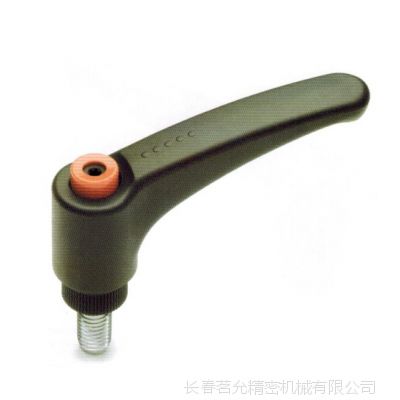

ERX.AV p
柄身：玻璃纤维加固聚酰胺基（PA）高科技聚合体。耐溶剂、机油、油脂以及其他化学溶剂。
颜色：黑灰色，亚光饰面
按钮：高科技聚合体，橙色RAL
2004、光亮饰面。
带止动销的紧固元件：黑色玻璃纤维加固高科技聚合体，突出部带滚花，使最初的拧紧更容易进行。AISI302不锈钢复位弹簧。
装配：(ERX.AV) 铜毂，带螺纹孔
长春茗允供应 ERX.AV p镀锌钢螺杆，带倒角平头
（ERX.AV p）标 准 件 | 主 尺 寸 | 螺 杆 | 齿数 | |||||||||||
代 码 | 型 号 | R | L | D | H | H1 | h1 | h2 | h3 | d1 | l1 | d6g | l | z |
234518-C2 | ERX.78 AV p-M10*20-C2 | 78 | 90.5 | 23 | 54 | 58 | 45 | 12 | 44 | 19 | 16 | M10 | 20 | 24 |
234528-C2 | ERX.78 AV p-M10*30-C2 | 78 | 90.5 | 23 | 54 | 58 | 45 | 12 | 44 | 19 | 16 | M10 | 30 | 24 |
234538-C2 | ERX.78 AV p-M10*40-C2 | 78 | 90.5 | 23 | 54 | 58 | 45 | 12 | 44 | 19 | 16 | M10 | 40 | 24 |
234543-C2 | ERX.78 AV p-M10*50-C2 | 78 | 90.5 | 23 | 54 | 58 | 45 | 12 | 44 | 19 | 16 | M10 | ||
（ERX.AV p）镀锌钢螺杆，带倒角平头
（ERX.AV p）标 | 主 尺 寸 | 螺 杆 | 齿数 | 重量 | |||||||||||
代 码 | 型 号 | R | L | D | H | H1 | h1 | h2 | h3 | d1 | l1 | d6g | l | z | g |
234518-C2 | ERX.78 AV p-M10*20-C2 | 78 | 90.5 | 23 | 54 | 58 | 45 | 12 | 44 | 19 | 16 | M10 | 20 | 24 | 58 |
234528-C2 | ERX.78 AV p-M10*30-C2 | 78 | 90.5 | 23 | 54 | 58 | 45 | 12 | 44 | 19 | 16 | M10 | 30 | 24 | 64 |
234538-C2 | ERX.78 AV p-M10*40-C2 | 78 | 90.5 | 23 | 54 | 58 | 45 | 12 | 44 | 19 | 16 | M10 | 40 | 24 | 70 |
234543-C2 | ERX.78 AV p-M10*50-C2 | 78 | 90.5 | 23 | 54 | 58 | 45 | 12 | 44 | 19 | 16 | M10 | 50 | 24 | 76 |
